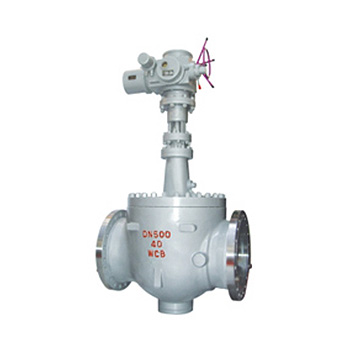

軌道球閥
技術要求:
1、閥門設計與制造按API 6D-2014、API 608-2012、GB/T 12237-2007、ASME B16.34-2013和GB/T 12224-2005等的規定；
2、閥門試驗按API 598-2009、JB/T 9092-1999和GB/T 13927-2008等的規定；
3、結構長度按ASME B16.10-2009和GB/T 12221-2005等的規定,或按企標長度或用戶提供尺寸；
4、法蘭按ASME B16.5-2013、ASME B16.47-2011、GB/T 9113-2010、JB/T 79-2015和HG/T 20592-2009與HG/T 20615-2009等的規定，焊接坡口按ASEM B16.25-2012等的規定或用戶提供尺寸；
5、壓力溫度額定值按ASME B16.34-2013和GB/T 12224-2005等的規定。
連接形式：
法蘭連接：JB/T 79-94、GB9112-9131-88、 HGJ 44~76-91、ANSI B16.5
焊接：GB 12224-89、ANSI B16.25
驅動方式：手動、氣動、電動等
API規格：結構長度：ANSI B16.10
法蘭標準：ANSI B16.5
焊接標準：ANSI B16.25
GB規格：結構長度：GB 12221-89
法蘭標準：GB 9113-88
焊接標準：GB12224-89
主要性能、特點：
a、開、關無摩擦，這一功能的實現，實質上消除了傳統球閥、閘閥和旋塞閥常見的閥座磨損主要原因。
b、單閥座設計，消除了熱脹冷縮問題，無需熱釋放和閥體自動泄壓。
c、頂部裝卸，易于對裝在管線上的閥門進行檢查和維修。
d、低扭矩操作，操作輕便，無需用加長桿或沖擊手柄。
e、不限流，標準、全開的閥孔，它的Cv系數很高。
f、自身清潔，當閥芯從閥座上垂直回縮后，流體迅速在閥座表面形成360°的流動，此時高速的流體沖走了密封區內的聚積物。
g、楔形密封，在高或低壓差的情況下，閥桿底部的錐體形狀提供了機械施壓和調節靜密封的手段。本閥只用單邊閥座，其開關借助于類似閘閥的升降式
閥桿，閥桿中加工有一至兩條螺旋導向槽，隨著手輪轉動，在導向槽作用下閥桿旋轉90°升起或下降，閥門座90°開啟或關閉。本閥有彈性密封與金屬密封
閥座，以適應那些苛刻和挑戰性場合。當逆時針轉動手輪時，閥桿則向上運動，在閥桿底部斜面使球芯向后傾離閥座，接觸壓力迅速下降至零，消除了密封
圈的摩擦，操作扭矩非常小。當高溫高壓下應用時，閥座為全金屬，泄露量比API 598規定允許的泄露量更小。
主要用途：易燃、易爆、易揮發、易聚合、劇毒等場合。
常用介質：天然氣、氫氣、氨氣、熱油、LPG、烷、
樣圖：
零部件名稱與材質：
| 序號 | 標準 | 材質 | |||||||
| 名稱 | GB | ASTM | GB | ASTM | GB | ASTM | GB | ASTM | |
| 1 | 閥體 | WCB25 | WCB | ZG20CrMo | WC5 | ZG1Cr18NiTi | CF8 | ZG0Cr18Ni12Mo2Ti | CF8M |
| 2 | 球體 | A105+ENP 或者不銹鋼 | A105+ENP 或者不銹鋼 | 1Cr13 | A182 F6a | 1Cr18Ni9Ti | A182 F304 | 0Cr18Ni12Mo2Ti | A182 F316 |
| 3 | 閥蓋 | WCB25 | WCB | ZG20CrMo | WC5 | ZG1Cr18NiTi | CF8 | ZG0Cr18Ni12Mo2Ti | CF8M |
| 4 | 填料 | 柔性石墨/PTFE | |||||||
| 5 | 閥桿 | A105+ENP 或者不銹鋼 | A105+ENP 或者不銹鋼 | 1Cr13 | A182 F6a | 1Cr18Ni9Ti | A182 F304 | 0Cr18NH2Mo2Ti | A182 F316 |
| 6 | 手輪 | Q235-A | |||||||
| 7 | 密封面 |
本體密封面/13Cr/硬質合金/PTFE等軟密封面 |
|||||||
| 適用溫度 | ≤425℃ | ≤480℃ | ≤500℃ | ≤500℃ | |||||
軌道球閥尺寸表(API)：
| CLASS 150Lb | (mm) | ||||||
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| L | 216 | 282 | 305 | 403 | 457 | 673 | 762 |
| D | 152 | 190 | 229 | 279 | 343 | 406 | 482.6 |
| D1 | 120.5 | 152.5 | 190.5 | 241.5 | 298.5 | 362 | 431.8 |
| H | 381 | 400 | 508 | 691 | 778 | 989 | 1289 |
| CLASS 300Lb | (mm) | ||||||
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| L | 216 | 282 | 305 | 403 | 502 | 673 | 762 |
| D | 165 | 210 | 254 | 318 | 381 | 445 | 520.8 |
| D1 | 127 | 168.5 | 200 | 270 | 330 | 387.5 | 451 |
| H | 381 | 400 | 508 | 691 | 778 | 989 | 1289 |
| CLASS 600Lb | (mm) | ||||||
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| L | 292 | 356 | 432 | 559 | 660 | 787 | 838 |
| D | 165 | 241 | 273 | 355.6 | 419.5 | 508 | 559 |
| D1 | 127 | 190.5 | 216 | 292.1 | 349.2 | 431.8 | 489 |
| H | 381 | 492 | 575 | 773 | 933 | 1238 | 1348 |
| CLASS 900Lb | (mm) | ||||||
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| L | 371 | 384 | 460 | 613 | 740 | 841 | 968 |
| D | 216 | 241 | 292 | 381 | 470 | 546 | 610 |
| D1 | 165 | 190.5 | 235 | 317.5 | 393.7 | 470 | 533.5 |
| H | 478 | 559 | 575 | 897 | 1202 | 1326 | 1508 |
| CLASS 1500Lb | (mm) | ||||||
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| L | 371 | 473 | 549 | 711 | 841 | 1000 | 1146 |
| D | 216 | 267 | 311 | 394 | 483 | 584 | 675 |
| D1 | 165 | 203 | 241.5 | 317.5 | 393.7 | 482.5 | 571.5 |
| H | 478 | 559 | 643 | 1145 | 1650 | 1865 | 2207 |
軌道球閥尺寸表（GB）：
PN16(1.6MPa)
(mm)
DN
50
80
100
150
200
250
300
L
203
241
305
394
457
533
610
D
165
200
220
285
340
405
460
D1
125
160
180
240
295
355
410
H
290
350
380
460
540
620
700
PN25(2.5MPa)
(mm)
DN
50
80
100
150
200
250
300
L
230
310
350
480
600
730
850
D
165
200
235
300
360
425
485
D1
125
160
190
250
310
370
430
H
290
350
380
460
540
620
700
PN40(4.0MPa)
(mm)
DN
50
80
100
150
200
250
300
L
230
310
350
400
600
730
850
D
165
200
235
300
375
450
515
D1
125
160
190
250
320
385
450
H
290
350
360
460
540
620
700
PN50(5.0MPa)
(mm)
DN
50
80
100
150
200
250
300
L
230
310
350
480
600
730
850
D
165
210
255
320
380
445
520
D1
127
169
200
270
330
380
451
H
290
350
360
460
540
620
700
PN100(10.0MPa)
(mm)
DN
50
80
100
150
200
250
300
L
292
356
432
559
660
787
838
D
165
210
275
355
420
510
560
D1
127
169
216
292
349
432
489
H
290
350
380
460
540
620
700
PN150(15.0MPa)
(mm)
DN
50
80
100
150
200
250
300
L
292
356
432
559
660
787
838
D
215
240
295
380
470
545
610
D1
165
191
235
318
394
470
534
H
290
350
380
460
540
620
700
