主要設計參數

公稱通徑:DN15~300mm、1/2"~2"

公稱壓力:PN1.6~10.0MPa、CLASS 150~600Lb

適用溫度:-28~180℃、-28~300℃、-28~425℃

連接形式

法蘭連接：JB/T 79-94、GB9113-88、ANSI B16.5、HGJ 44~76-91、HG 5010-58

對焊連接： ANSI B16.25、GB 12224-89

上裝式帶斜面球閥:

結構特點：

      球的過水孔與球本身有一個偏心形成一定的斜面，球、閥座與閥桿一起從中法蘭裝入，閥體加工出斜面與球的斜度配合。閥桿下部設有彈簧，在球轉動過程能自動調節球與密封圈的密封比壓，使密封可靠。密封圈可選用不同的材質，以滿足不同的場合要求。閥桿密封采用石墨與聚四氟乙烯。閥桿采用下裝式，防止閥桿受壓飛出，上部采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥門一致。旋緊填料壓蓋， 可保證閥桿密封。閥蓋上設有圓柱銷，用定位塊定位，式閥門啟閉準確。

      采用整體上式，可直接在管線上進行維修或更換零件。

      非金屬密封圈鑲入金屬套內，以減少變形。

      防火作用：一旦軟密封毀壞時，金屬套與球接觸，能起到暫時密封作用。

      適用介質：除一般介質外，還可以用于污水或含纖維、顆粒狀、高粘度的液體介質。

可調式斜面球閥:

      本閥式在國外一些斜面球閥的基礎經過技術改造，集閘閥、截止閥、旋塞閥、球閥于一身的新一代高性能球閥。

      本閥閥體為一體式，球與閥桿連為一體，杜絕了閥桿松動或脫出的可能，以滿足不同的場合需求。閥蓋設計成支架式，上部安裝調整螺母。閥桿上端有調節螺紋，與調整螺母配合。在球閥的開關過程，閥桿帶動球體可上下移動，以減少操作力矩或保證密封。閥桿密封材用柔性石墨與聚四氟乙烯，上部采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致，用填料壓蓋壓緊填料，可保證閥桿密封。

      這種有螺紋調節的球在開啟時球隨著螺紋上升，密封座上的壓力減小，從而降低了操作力矩，也減少了磨損；而在關閉時，球隨著螺紋下移壓緊封座，因此無需介質壓力便可保證密封，而當閥座有磨損時， 可旋緊調整螺母使球壓緊閥座，使密封十分可靠。

      采用整體上裝式，可直接在管線上進行維修或更換零件。

主要零件材質表：

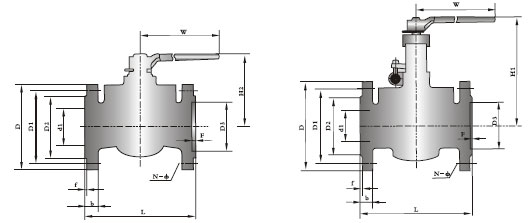

樣圖：



斜面球閥尺寸表：
