不銹鋼截止閥是截止閥的一種，就是用不銹鋼材質做成的截止閥。不銹鋼截止閥使用材質一般是，201不銹鋼，301不銹鋼，304不銹鋼，316不銹鋼，316L不銹鋼。其中304不銹鋼和316不銹鋼是用的最多的。
一、不銹鋼截止閥型號代號含義
如型號：J41H-16P
1、截止閥類型代號為J。
2、截止閥的驅動方式代號由字母表示，常見的有2-電液動，9-電動，6-氣動，5-錐齒輪傳動，3-渦輪蝸桿，手動不需要寫出來。
3、截止閥的連接形式代號用字母表示，1-內螺紋，2-外螺紋，4-法蘭式，6-焊接時，7-對夾式，9-卡箍，0-卡套。
4、截止閥結構形式代號，1-直流流道（閥瓣非平衡式），2-Z形流道（閥瓣非平衡式），3-三通流道（閥瓣非平衡式），4-角式流道（閥瓣非平衡式），5-直流流道（閥瓣非平衡式），6-直流流道（閥瓣平衡式），7-角式流道（閥瓣平衡式）。
5、密封材料或襯里材料分別用R-奧氏體不銹鋼，T-銅合金，X-橡膠，S-塑料，N-尼龍塑料，F-氟塑料，H-Cr系不銹鋼，Y-硬質合金，J-襯膠，M-蒙乃爾合金，Tc-陶瓷。
6、閥體材料代號Z-灰鑄鐵，K-可鍛鑄鐵，Q-球墨鑄鐵，T-銅及合金，C-碳鋼，P-鉻鎳系不銹鋼，R-鉻鎳鉬系不銹鋼，V-鉻鉬釩鋼。
7、閥體公稱壓力16代表1.6Mpa壓力。
8、P代表的是閥體材質P-不銹鋼，C-碳鋼，不寫為鑄鐵。

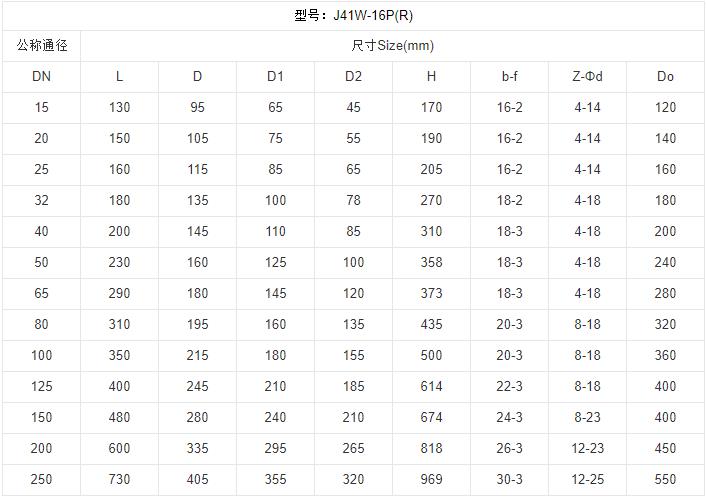

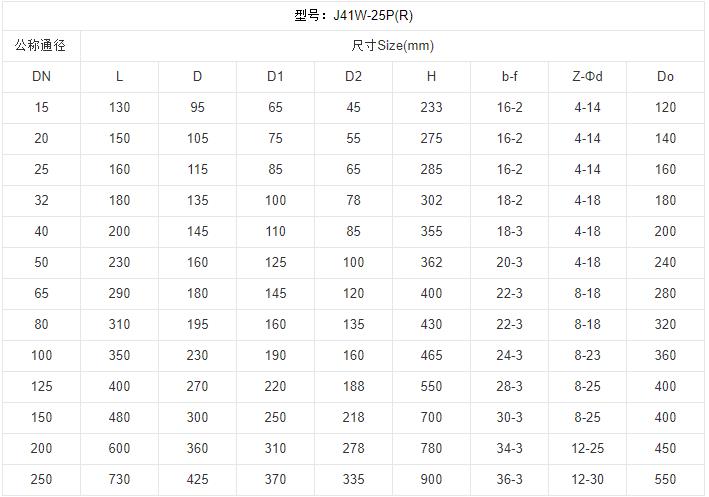

二、不銹鋼截止閥型號規格
三、不銹鋼截止閥的執行標準
1、產品標準
《鋼制閥門 一般要求》GB/T 12224
《通用閥門 法蘭連接鋼制截止和升降式止回閥》GB/T 12233
《閥門的檢驗與試驗》JB/T 9092-1999
《生活飲用水輸配水設備及防護材料的安全性評價標準》GB/T 17219-1998
2、工程標準
《建筑給水排水及采暖工程施工質量驗收規范》GB 50242-2002
《通風與空調工程施工質量驗收規范》GB50243-2002
四、不銹鋼截止閥的施工、安裝要點
1、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗的試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗的試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4、手輪、手柄及傳動機構，不允許作起吊用。
5、介質的流向應與閥體所示箭頭方向一致。
